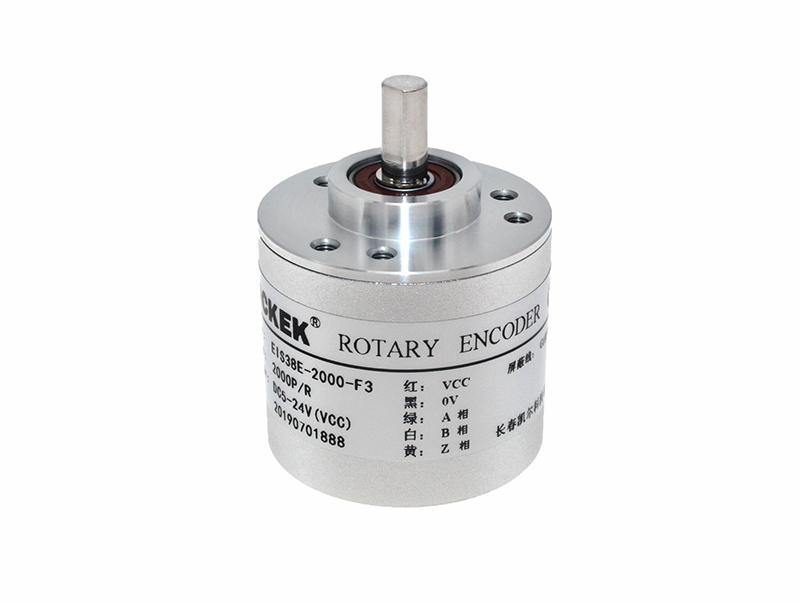

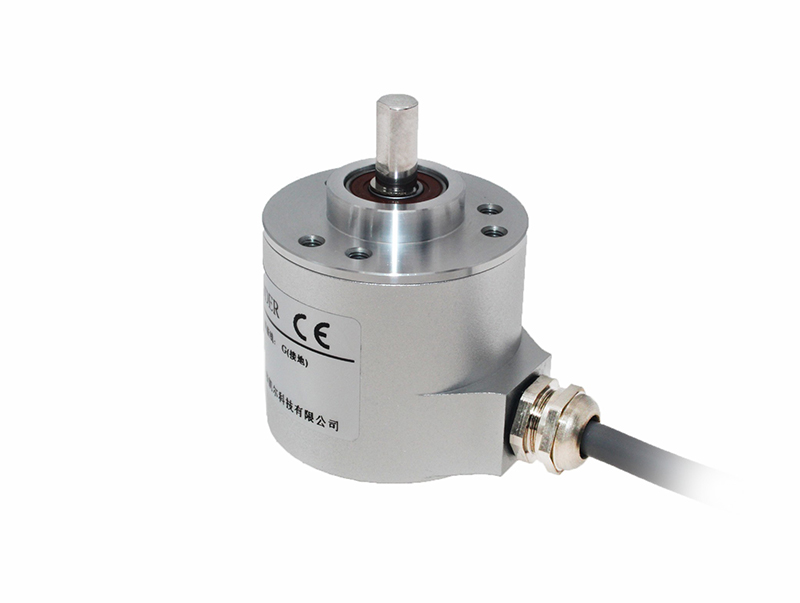

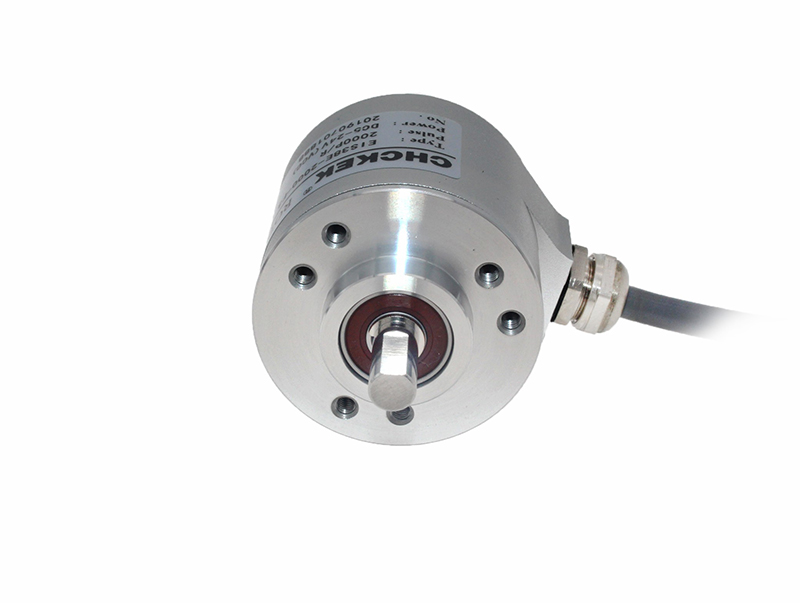

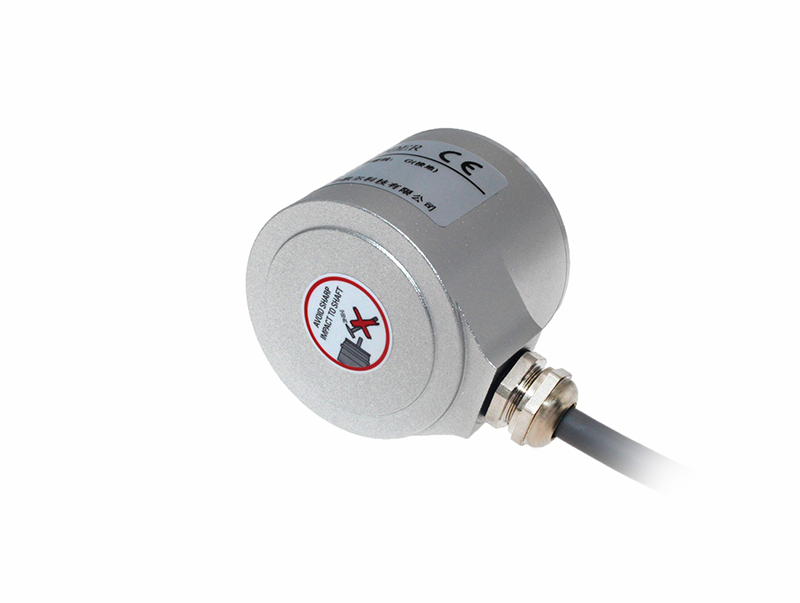

EIS38E
  • EIS38E
  • 应用行业:仪表类,其他附件,计数器,脉冲表,温控表,计米轮
  • 产品类型:增量式
  • 产品结构:实心轴
  • 外形尺寸:φ38
  • 轴径尺寸:φ6mm,φ8mm
  • 出线及密封形式:高强密封型
  • 分辨率:100~5000P/R
  • 输出形式:电压输出,集电极开路输出,互补输出,长线驱动输出
  • 工作电压:5V,5~24V
技术参数
输出脉冲 ≤5000PPR
感应原理 光电式
电源电压 5VDC±5% / 8-30VDC±5%
消耗电流 ≤125mA
响应频率 0-100kHz
输出方式 NPN集电极开路 / 电压输出 / 互补输出 / 驱动输出
轴径 ∅6mm,∅8mm
防护等级 IP53
最大转速 5000 min-1(5000prm)
最大轴负荷 20N Axial,40N Radial
启动力矩 <0.005N.m
抗振动 49m/s2(2G)
抗冲击 980m/s2(100G)
工作温度 -20℃~+75℃
存储温度 -30℃~+85℃
重量 约75g(不含线)

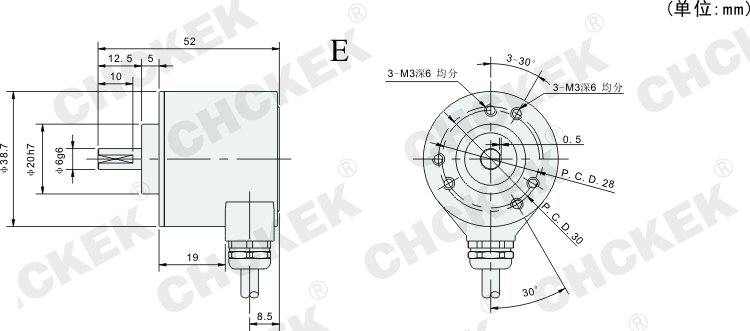

机 械 图


接线表

线

绿

输出方式

C/E/F

VCC

0V

A

B

Z




F·G

线

绿

输出方式

L/D

VCC

0V

A

B

Z

A/

B/

Z/

F·G
