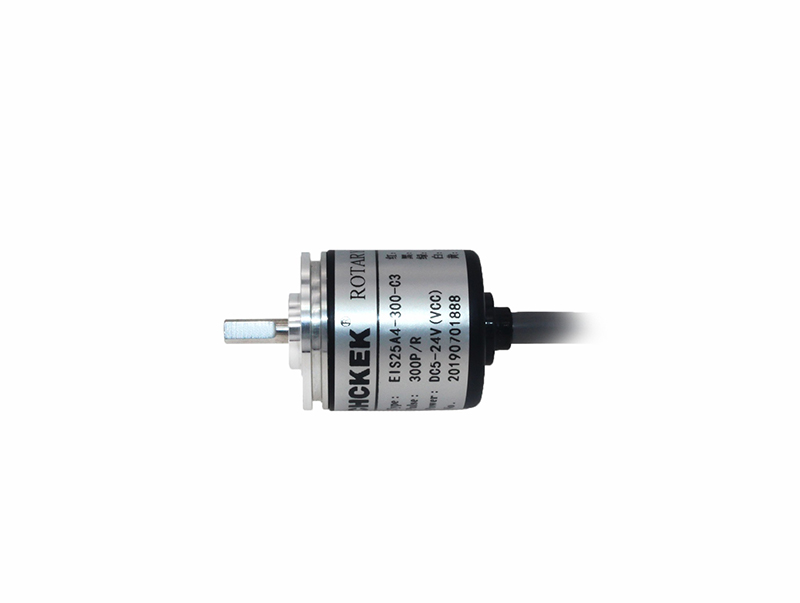

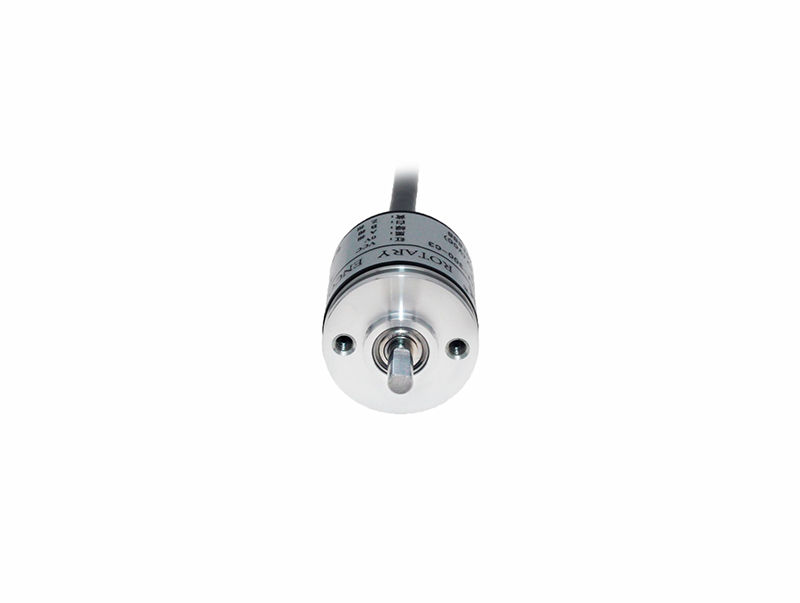

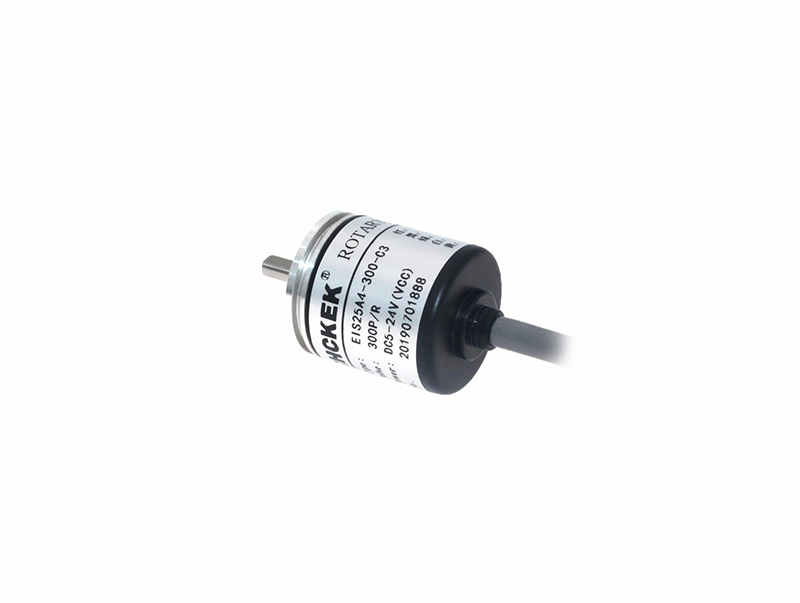

EIS25
  • EIS25
  • 应用行业:传感器
  • 产品类型:增量式
  • 产品结构:实心轴
  • 外形尺寸:φ25
  • 轴径尺寸:φ4mm
  • 出线及密封形式:后出线防尘型,后出线防水型
  • 分辨率:100,200,360,400,500
  • 输出形式:电压输出,集电极开路输出
  • 工作电压:5V,5~24V
技术参数
输出脉冲 ≤500PPR
感应原理 光电式
电源电压 5VDC±5% / 8-30VDC±5%
消耗电流 ≤125mA
响应频率 0-100kHz
输出方式 NPN集电极开路 / 电压输出 / 互补输出
轴径 ∅4mm,∅5mm
防护等级 IP53
最大转速 5000 min-1(5000prm)
最大轴负荷 10N Axial,20N Radial
启动力矩 <0.005N.m
抗振动 49m/s2(2G)
抗冲击 980m/s2(100G)
工作温度 -20℃~+75℃
存储温度 -30℃~+85℃
重量 约30g(不含线)

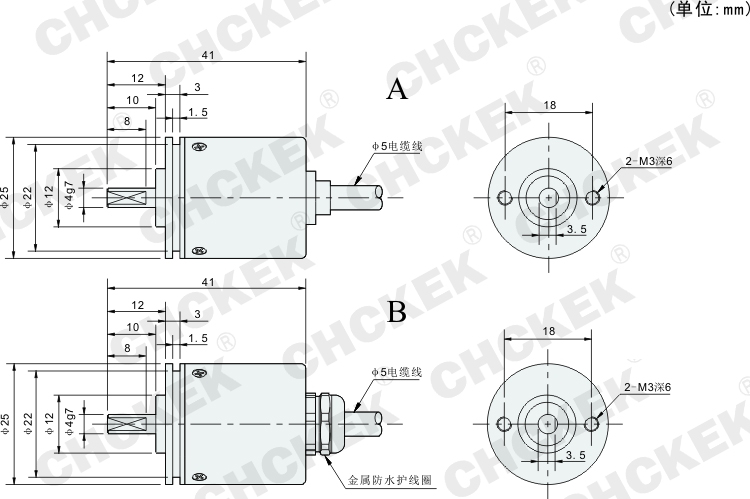

机 械 图


接线表

线

绿

输出方式

C/E/F

VCC

0V

A

B

Z

F·G
