▎特点描述

▪采用非接触式检测方式、响应快、频率高

▪短路、反极性及过载保护功能

▪外壳材料：铜镀镍

▪防护等级IP67(ICE)

▎型号规格

DC2线 ON     NI2-M8-AD6X     BI2-M8-AD6X

DC2线 NC     NI2-QF10-AN6X     BI2-M8-BD6X

▎规格参数

检测距离：埋入式1.5mm/非埋入式2mm

应差距离：10%的检测距离以内

可检测物体： 磁性金属

标准检测物体：铁 8*8*1mm

电源电压：10～30VDC(包括10%的文波（p-p）)

消耗电流：≤10mA

电压降：≤8V

工作频率：埋入式2000Hz/非埋入式1500Hz

负载电流：≤100mA

保护回路：短路保护、反极性保护、过载保护

重复精度： ≤3%

指示灯：动作指示灯红色

环境温度：工作和存放 -25...70℃

耐震动：10～55Hz，上下振幅1.5mm，X,Y,Z各方向2h

耐冲击：500m/s2,X,Y,Z方向各10次

防护等级： IP67

外壳材料：PBT

接线方式：PVC电缆线2米，外径￠4mm

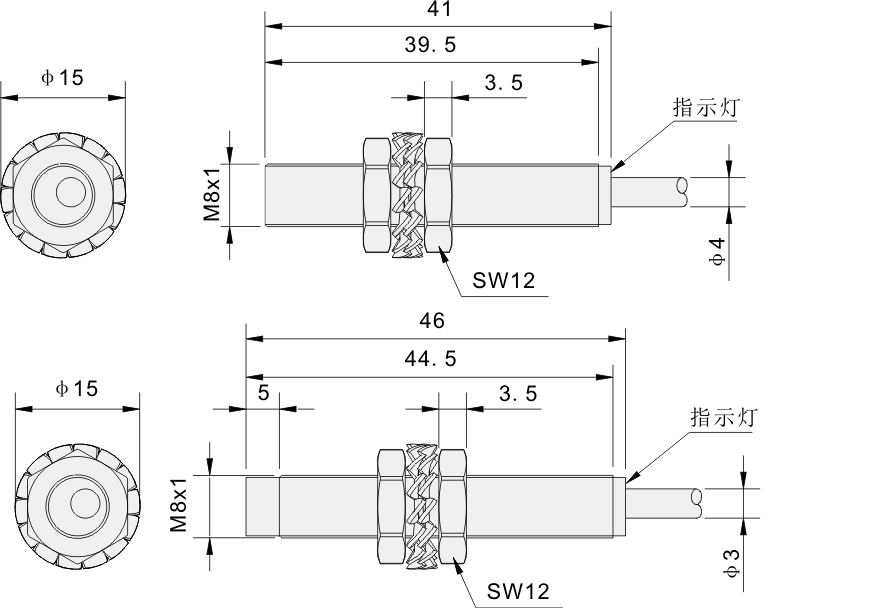

▎尺寸图(mm)

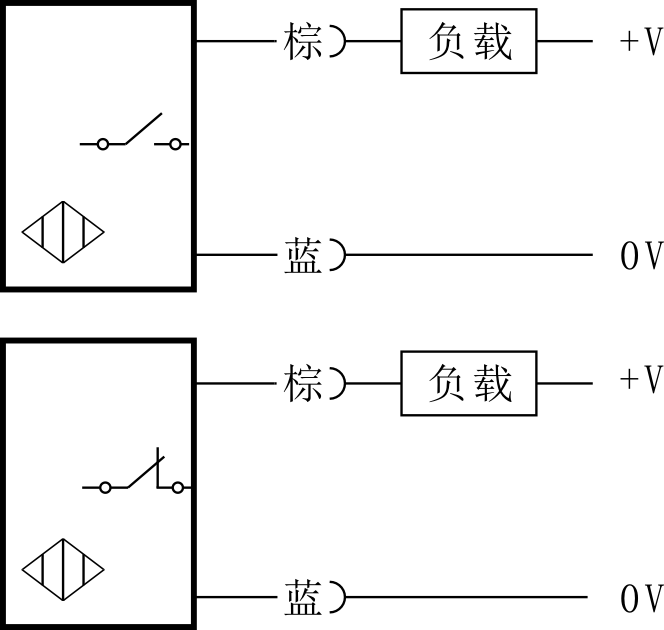

▎电气接线图
