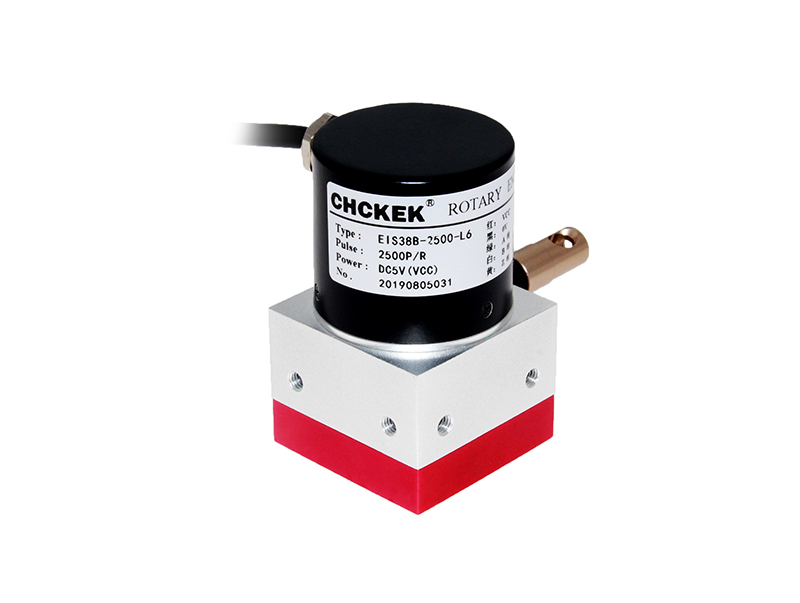

DIP40
  • DIP40
  • 应用行业:工业自动化
  • 测量行程:0-600mm
  • 轮毂周长:40/50/60mm
  • 使用寿命:大于200万次
  • 出线口拉线:2N~4N
  • 重复精度:0.01%
  • 输出信号:数字量(脉冲)信号
  • 工作电压:5V±5%/5-26V±5%/8-30V±5%
  • 脉冲数:10-5000ppr
技术参数
测量行程

0-600mm

轮毂周长 40/50/60mm
出口拉力 2-4N
最大往返速度 600mm/s
钢丝绳 0.6mm高柔性,进口涂塑
外壳材质 铝合金,表面阳极氧化,耐磨抗腐蚀
工作温度 -25℃~+85℃
防护等级 Ip54(标准)
使用寿命 大于200万次
输出信号 数字量(脉冲)信号
工作电压 5V±5%/5-26V±5%/8-30V±5%
脉冲数 10-5000ppr
分辨力 0.1,0.04,0.02,0.01,其他
线性精度 0.05%FS
重复精度 0.01%
输出形式 NPN集电极开路输出/电压输出/互补输出/驱动输出
保护 错接保护,过载保护
重量(不含线) 160g

机械图纸


接线表

线

绿

输出方式

C/E/F

VCC

0V

A

B

Z




F·G

线

绿

输出方式

L/D

VCC

0V

A

B

Z

A/

B/

Z/

F·G
