特点描述 Feature Description

●  采用非接触式检测方式、响应快、频率高

●   短路、反极性及过载保护功能

●   外壳材料：铜镀镍

●   防护等级IP67(ICE)

型号规格 Item Code

AC2线 ON   NI4-M12-AZ3X      BI2-M12-AZ3X

AC2线 NC    NI4-M12-BZ3X      BI2-M12-BZ3X

规格参数 Specification

检测距离     埋入式2mm/非埋入式4mm

应差距离     10%的检测距离以内

可检测物体    磁性金属

标准检测物体   铁12*12*1mm

电源电压    20～250VAC

消耗电流      ...

电压降    ≤10V

工作频率        20Hz

负载电流        ≤100mA

保护回路    ...

重复精度       ≤3%

指示灯        动作指示灯红色

环境温度     工作和存放 -25...70℃

耐震动    10～55Hz，上下振幅1.5mm，X,Y,Z各方向2h

耐冲击          500m/s2,X,Y,Z方向各10次

防护等级          IP67

外壳材料          铜镀铬

检测面材料      PBT

接线方式  PVC电缆线2米，外径￠4mm

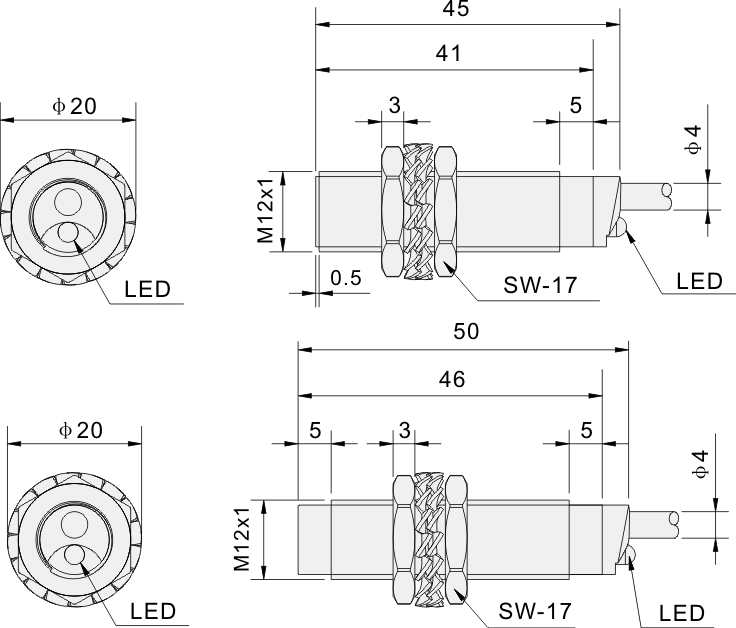

尺寸图 Dimension drawing(mm)

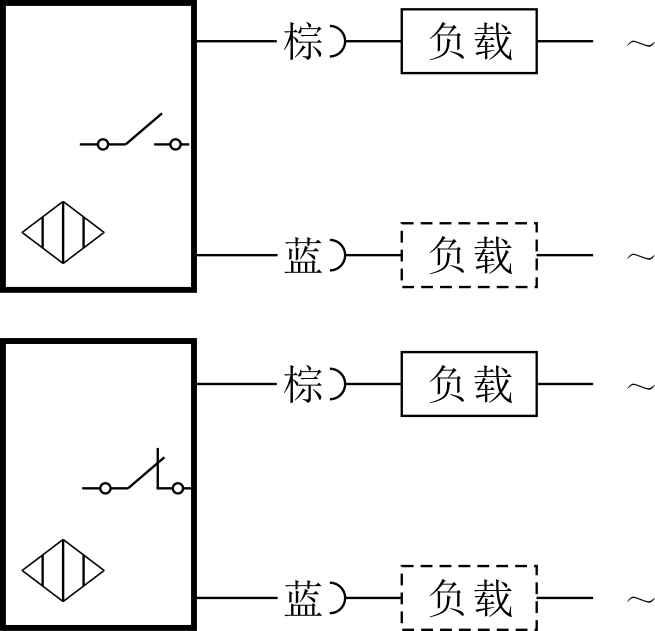

电气接线图 Connection diagram
