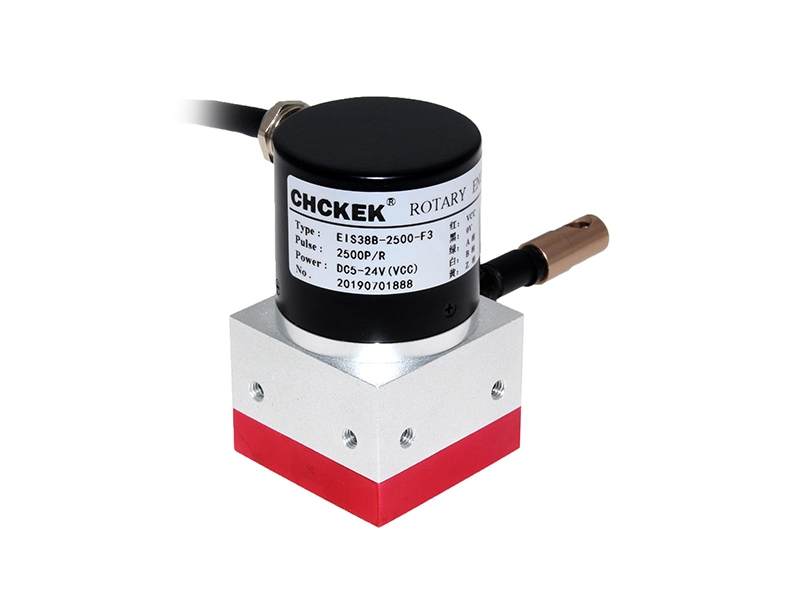

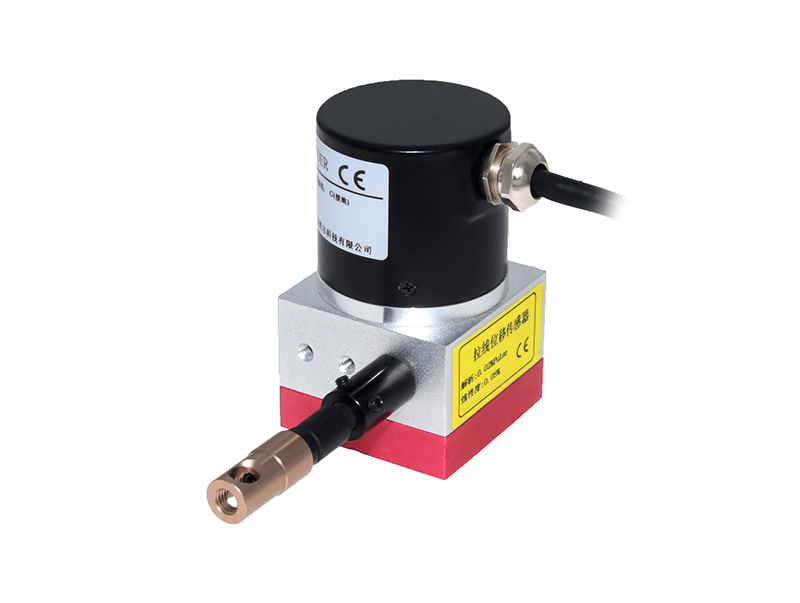

DAP40

DAP40
测量行程：0-600mm
轮毂周长：40/50/60mm
使用寿命：大于200万次
出线口拉线：2N~4N
重复精度：0.01%
输出信号：0-5K/0-10K/0-5V/0-10V-4-20mA
工作电压：5V±5%/5-26V±5%/8-30V±5%

详细资料下载

基本参数外形尺寸接线方法

技术参数
测量行程	0-600mm
轮毂周长	40/50/60mm
出口拉力	2-4N
最大往返速度	600mm/s
钢丝绳	0.6mm高柔性，进口涂塑
外壳材质	铝合金，表面阳极氧化，耐磨抗腐蚀
工作温度	-25℃~+85℃
防护等级	Ip54（标准）
使用寿命	大于200万次
输出信号	0-5K/0-10K/0-5V/0-10V-4-20mA
工作电压	5V±5%/5-26V±5%/8-30V±5%
零点满度	可调
分辨力	无限小
线性精度	0.05%FS
重复精度	0.01%
往复频率	20Hz（视往复振幅）
抗震动	10Hz-1500Hz，10G
重量（不含线）	160g

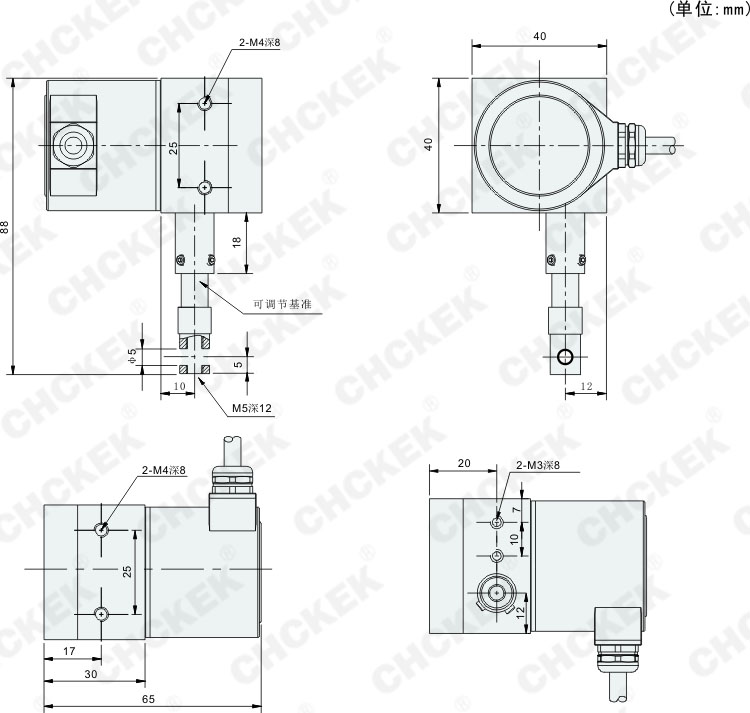

▎机械图纸


▎接线表


电阻输出（R）	二进制电流输出（A）	三进制电压输出（V）

线色		红	黑	白
输出形式	0-5K/0-10K	VCC	0V	输出信号
	4-20mA	VCC	输出信号	N/A
	0-5V/0-10V	VCC	0V	输出信号
