EAH38

EAH38
应用行业：工业自动化
产品类型：绝对式
产品结构：盲孔轴
外形尺寸：φ38
轴径尺寸：φ8mm

详细资料下载

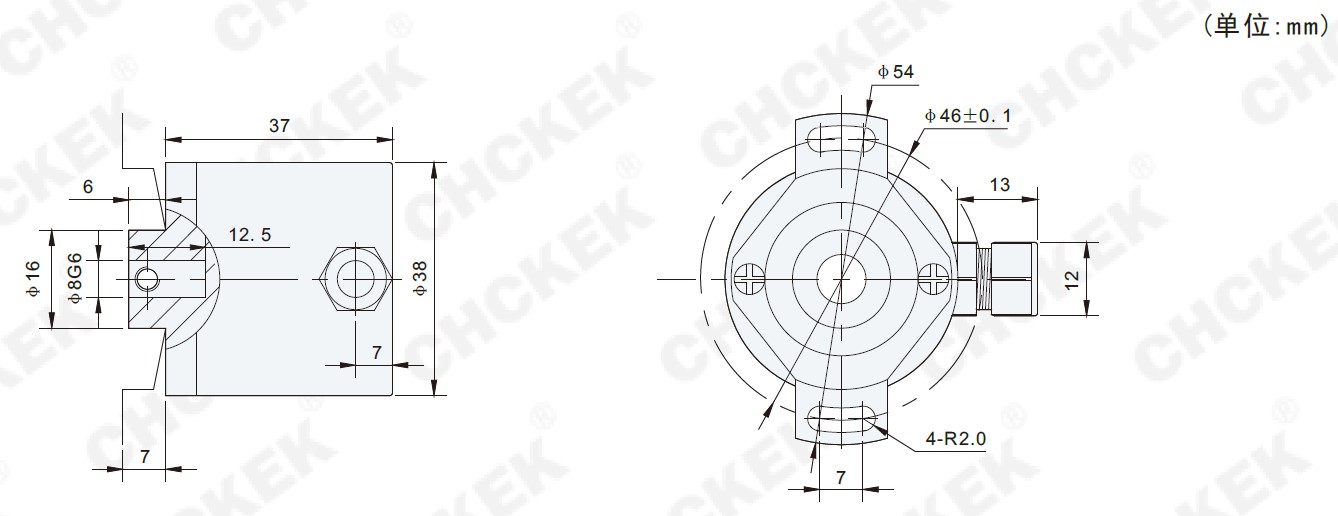

基本参数外形尺寸接线方法

技术参数
输出脉冲	≤5000PPR
感应原理	磁电/光电
电源电压	5VDC / DC10-30V
消耗电流	≤150mA
刷新周期	100Hz-10KHz
输出码制	格雷码 / 自然二进制吗
轴径	∅6mm,∅8mm
防护等级	IP54
最大转速	800RPM
最大轴负荷	20N轴向,40N径向
启动力矩	≤0.1Nm
抗振动	10-2000Hz（3G）
抗冲击	6ms（20G）
工作温度	-40℃~+65℃
存储温度	-50℃~+75℃
重量	约160g（不含线）

▎接线表

线色	红	黑	黄	绿	白	兰
RS485	VCC	GND	TXD+	TXD-
RS422	VCC	GND	TXD+	TXD-	RXD+	RXD-
SSI	VCC	GND	DATA+	DATA-	CLR+	CLR-
CAN	VCC	GND	CANH	CANL
