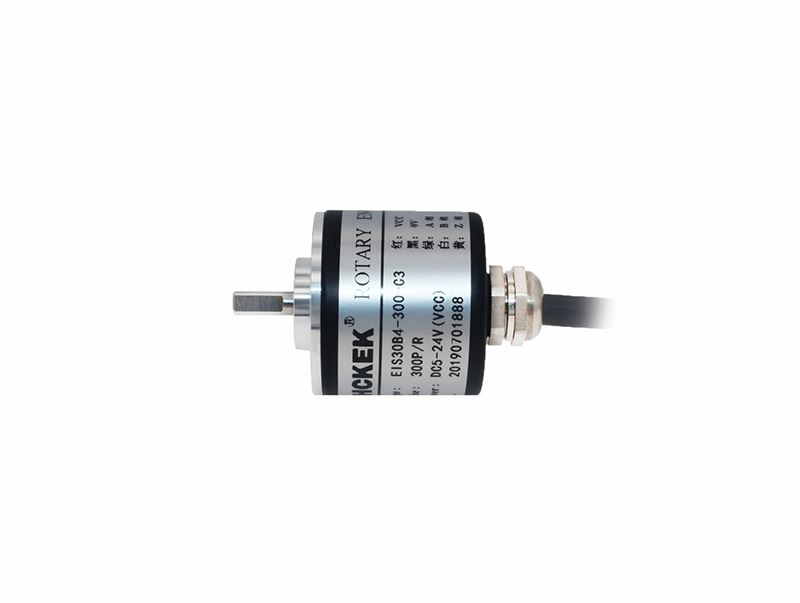

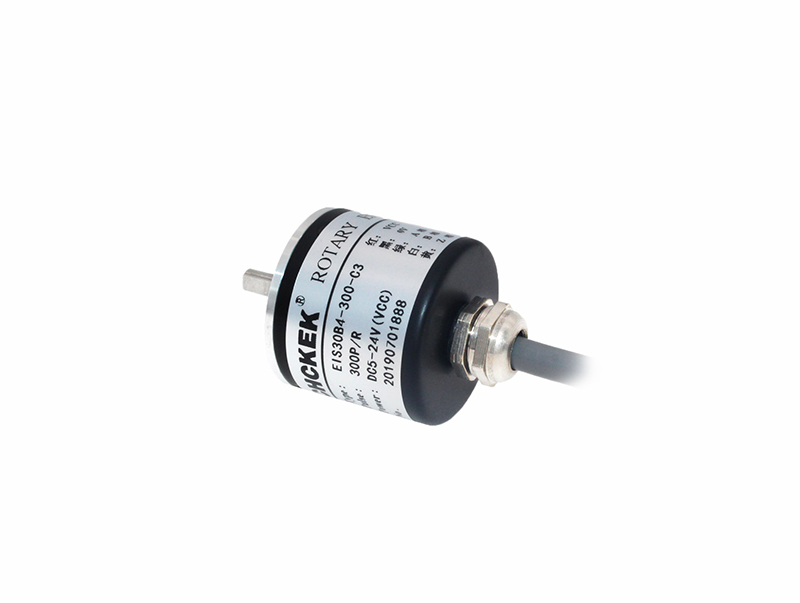

EIS30

EIS30
应用行业：工业自动化,包装机械
产品类型：增量式
产品结构：实心轴
外形尺寸：φ25，φ30
轴径尺寸：φ4mm
出线及密封形式：防尘型，防水型
分辨率：100，200，300，400，500
输出形式：电压输出，集电极开路输出，互补输出
工作电压：5~24V

详细资料下载

基本参数外形尺寸接线方法

技术参数
输出脉冲	≤500PPR
感应原理	光电式
电源电压	5VDC±5% / 8-30VDC±5%
消耗电流	≤125mA
响应频率	0-100kHz
输出方式	NPN集电极开路 / 电压输出 / 互补输出
轴径	∅4mm,∅5mm
防护等级	IP53
最大转速	5000 min^-1（5000prm）
最大轴负荷	10N Axial,20N Radial
启动力矩	<0.005N.m
抗振动	49m/s2（2G）
抗冲击	980m/s2（100G）
工作温度	-20℃~+75℃
存储温度	-30℃~+85℃
重量	约45g（不含线）

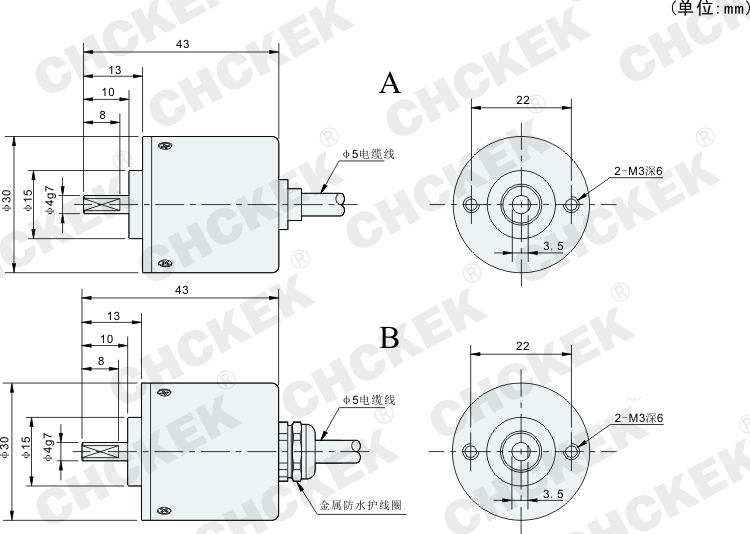

▎机械图


▎接线表

线

色

红

黑

绿

白

黄

屏

蔽

输出方式

C/E/F

VCC

0V

A

B

Z

F·G
