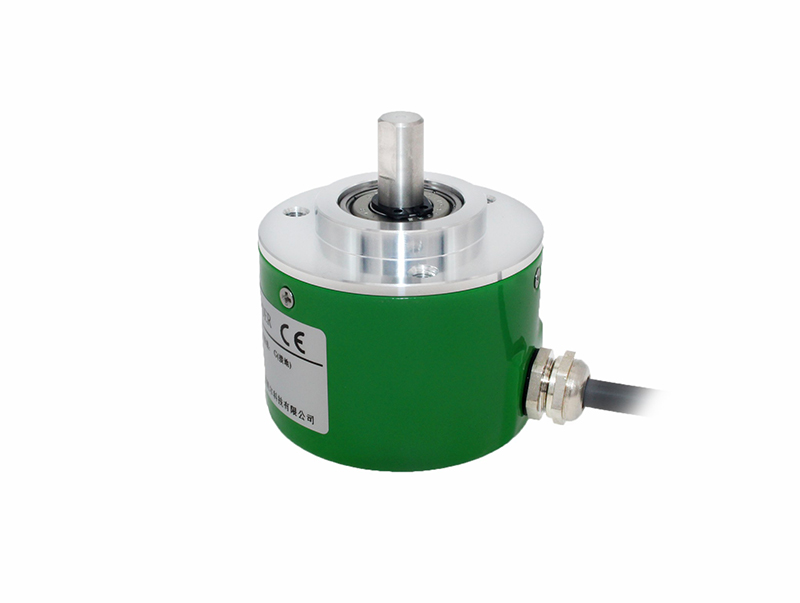

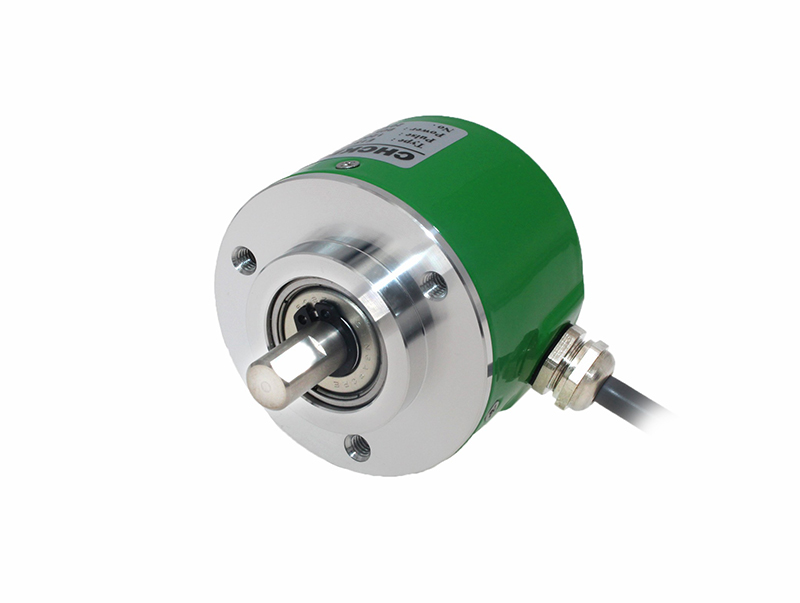

EIS50

EIS50
应用行业：仪表类,其他附件
产品类型：增量式
产品结构：实心轴
外形尺寸：φ50
轴径尺寸：φ8mm，10mm
出线及密封形式：防尘型，防水型
分辨率：1000，100~5000P/R
输出形式：电压输出，集电极开路输出，互补输出，长线驱动输出
工作电压：5V，5~24V

详细资料下载

基本参数外形尺寸接线方法

技术参数
输出脉冲	≤5000PPR
感应原理	光电式
电源电压	5VDC±5% / 8-30VDC±5%
消耗电流	≤125mA
响应频率	0-100kHz
输出方式	NPN集电极开路 / 电压输出 / 互补输出 / 驱动输出
轴径	∅8mm,∅10mm
防护等级	IP53
最大转速	5000 min^-1（5000prm）
最大轴负荷	20N Axial,40N Radial
启动力矩	<0.005N.m
抗振动	49m/s²（2G）
抗冲击	980m/s²（100G）
工作温度	-20℃~+75℃
存储温度	-30℃~+85℃
重量	约160g（不含线）

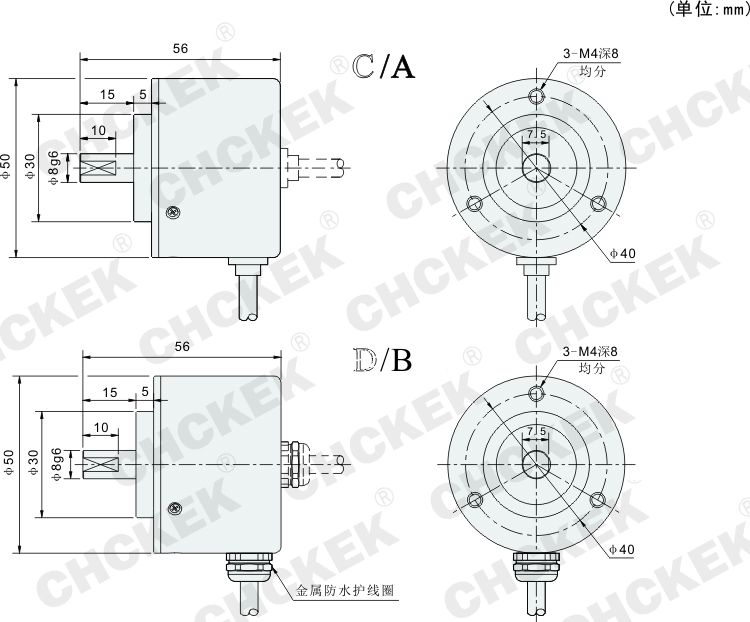

▎机械图


▎接线表

线色	红	黑	绿	白	黄	棕	灰	橙	屏蔽
输出方式 C/E/F	VCC	0V	A	B	Z				F·G
线色	红	黑	绿	白	黄	棕	灰	橙	屏蔽
输出方式 L/D	VCC	0V	A	B	Z	A/	B/	Z/	F·G
